Principes de la climatisation gainable
Une climatisation gainable (aussi appelée « gainable » ou « gainable réversible ») est un système de chauffage-climatisation centralisé constitué de :
- une unité extérieure (compresseur, échangeur, ventilateur), généralement posée en façade arrière ou en toiture-terrasse,
- une unité intérieure (split caché) installée dans le plénum d'un faux plafond ou en comble,
- un réseau de gaines isolées qui distribue l'air traité depuis l'unité intérieure vers les bouches de chaque pièce,
- des bouches de soufflage et de reprise visibles dans le faux plafond,
- un thermostat central (ou plusieurs en multi-zone).
L'avantage majeur : une seule unité intérieure cachée alimente toute la maison, sans split visible dans chaque pièce. L'esthétique est très épurée — seules les bouches (généralement 30×30 cm) sont visibles. Le confort thermique est homogène et les niveaux sonores faibles.
L'inconvénient principal : la pose nécessite un plénum suffisant dans toutes les pièces concernées, ce qui implique de poser un faux plafond sur l'ensemble du logement (ou au minimum sur le couloir + entrées de pièces).
Hauteur de plénum nécessaire
Voici les hauteurs minimales que nous recommandons sur nos chantiers de clim gainable :
| Élément | Hauteur minimale | Hauteur conseillée |
|---|---|---|
| Gaine flexible isolée Ø 125 mm | 15 cm | 18 cm (lame d'air) |
| Raccord en T sur gaine | 20 cm | 25 cm |
| Bouche de soufflage rectangulaire | 15 cm | 20 cm |
| Plénum sous unité intérieure | 30 cm | 40 cm + trappe accès |
| Plénum standard pour pose confortable | 25 cm | 30-35 cm |
Si vous disposez de moins de 25 cm de plénum, plusieurs alternatives existent : (1) gainage extra-plat (rectangle 220×80 mm équivalent Ø 125 mm) qui réduit le plénum à 12 cm mais perd 20-30 % de performance aéraulique, (2) renoncer au gainable et opter pour un multi-split classique avec une console murale par pièce.
Ordre de pose et coordination des corps de métier
Une installation gainable réussie suit un ordre strict :
- Étude préalable conjointe (frigoriste + plaquiste). Plan de calepinage des gaines, position de l'unité intérieure, position des bouches, position de la trappe d'accès. Validation de la hauteur de plénum requise.
- Gros œuvre / ouvertures. Si nécessaire, percement des trémies en cloison ou plancher pour passage des gaines.
- Électricien. Pré-pose des câbles d'alimentation de l'unité intérieure (ligne dédiée 16-32 A selon puissance) et des câbles de commande du thermostat.
- Frigoriste. Pose de l'unité extérieure, percement de la liaison frigorifique, pose de l'unité intérieure et fixation au plafond porteur (suspentes spécifiques), tirage des gaines isolées vers les emplacements de bouches, pose des registres de réglage, raccordement des évacuations de condensats.

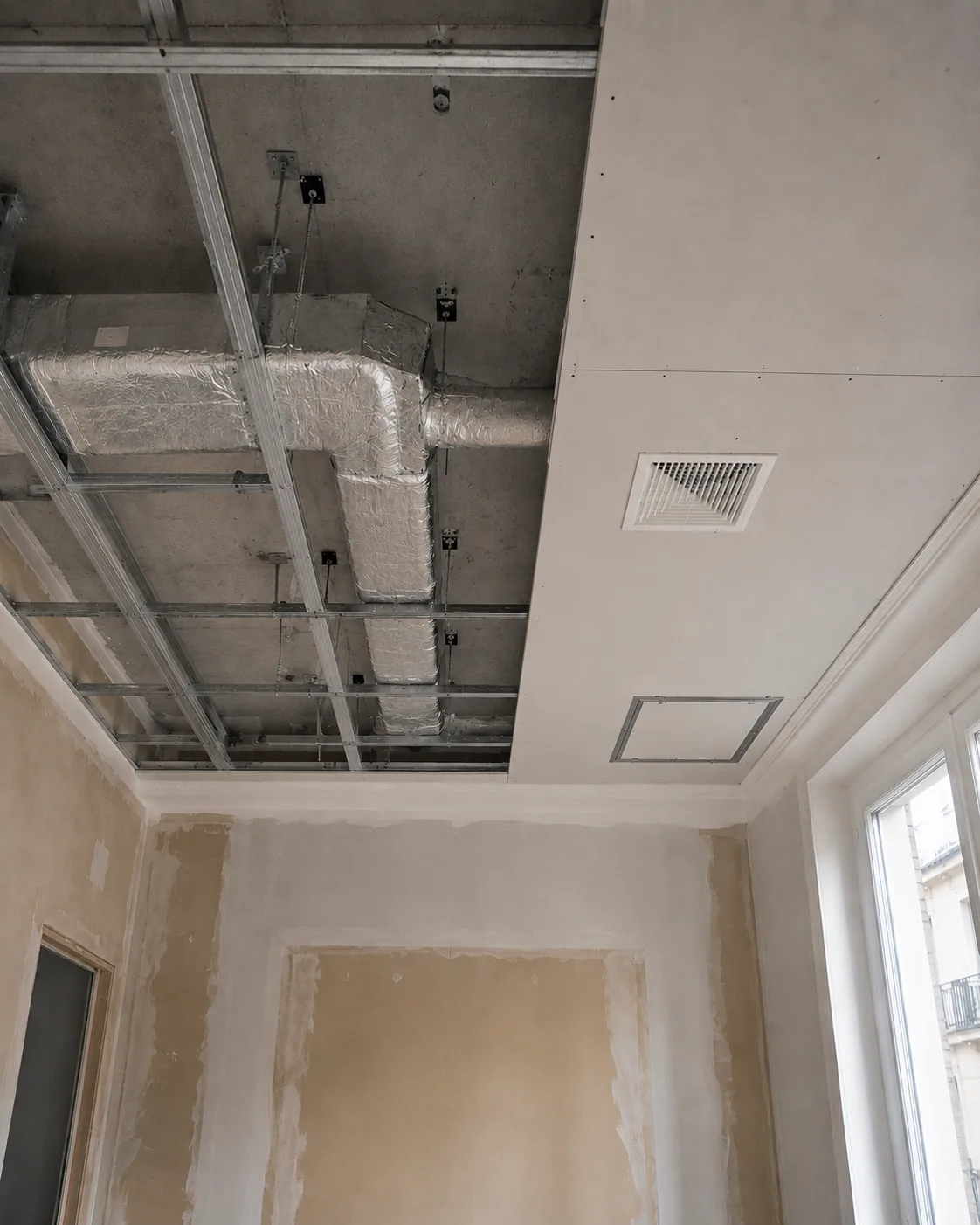

- Plaquiste. Pose de l'ossature du faux plafond en respectant les emplacements des bouches et de la trappe, pose des plaques BA13 avec découpe scie cloche aux emplacements pré-marqués, intégration de la trappe d'accès.
- Frigoriste (retour). Pose des grilles de bouches, mise en service, test et réglage des débits.
- Bandage et finition plafond. Une fois la mise en service validée, finition des joints autour des bouches et de la trappe.
- Peintre. Mise en peinture finale.
Bouches : grilles, registres, calepinage
Les bouches de soufflage et de reprise sont les seuls éléments visibles d'une clim gainable. Trois familles :
- Bouches rectangulaires à diffusion plafonnier (la plus courante) : 30×30 cm ou 40×40 cm, grille blanche ou aluminium discret. Soufflage à 4 directions.
- Bouches linéaires : longues fentes (50 à 200 cm) très discrètes, intégrées au design — solution premium pour aménagement haut de gamme.
- Bouches rondes Ø 200-250 mm : plus marquées visuellement, utilisées en commerce ou bureau pro.
Le calepinage des bouches est crucial : nous traçons leur position en concertation avec le frigoriste pour garantir un balayage complet de la pièce sans création de courants d'air gênants. Règle générale : 1 bouche de soufflage tous les 8-12 m² + 1 bouche de reprise centrale par zone de circulation.
Coût combiné faux plafond + clim gainable
Pour un T3 de 65 m² avec clim gainable réversible (chauffage + climatisation) sur l'ensemble du logement :
| Poste | Coût HT |
|---|---|
| Faux plafond BA13 sur ensemble du logement (65 m² × 75 €) | 4 875 € |
| Trappe d'accès aluminium 60×60 | 180 € |
| PAC réversible gainable 4-5 kW (unité ext. + int.) | 3 200-4 200 € |
| Gainage isolé + bouches + grilles (5-6 bouches) | 1 800-2 400 € |
| Pose frigoriste + mise en service + thermostat | 1 800-2 400 € |
| Coordination + finition | 400-600 € |
| Total HT pour un T3 65 m² | 12 250-14 700 € |
Soit environ 190 à 225 € HT/m² pour la solution complète. À comparer avec un multi-split classique : 7 000-9 000 € pour 4 splits, soit 110-140 €/m² — moins cher mais avec splits visibles dans chaque pièce.
